Le capteur de pression de suralimentation se trouve le plus souvent sur le circuit d’admission d’air, soit directement sur le collecteur d’admission, soit sur une durite rigide située après le turbo ou l’échangeur. Pour le repérer, suivez le trajet de l’air depuis le filtre à air vers le bloc moteur. Le capteur MAP, aussi appelé capteur de pression turbo ou capteur de pression du collecteur, est généralement fixé sur une pièce d’admission et relié par un connecteur électrique.
Son emplacement exact varie selon les moteurs diesel, essence turbo et l’architecture de l’admission. Avant de démonter quoi que ce soit, il faut donc vérifier que vous regardez le bon capteur, car il peut être confondu avec un débitmètre, une sonde de température d’air ou un capteur placé près du boîtier papillon.
Localiser le capteur sur le circuit d’admission
Le capteur MAP signifie Manifold Absolute Pressure. Il mesure la pression d’admission d’air dans le collecteur ou dans une zone proche du circuit de suralimentation, puis transmet cette information au calculateur moteur, aussi appelé ECU. Le calculateur utilise ce signal pour adapter l’injection de carburant et garder un mélange air/carburant cohérent.
Les emplacements les plus fréquents
Dans de nombreux cas, le capteur de pression de suralimentation est vissé ou clipsé sur le collecteur d’admission, près de la culasse. C’est l’emplacement le plus logique, car il permet de lire la pression réellement disponible avant l’entrée dans les cylindres. Sur d’autres moteurs, il est placé sur une durite rigide entre l’échangeur et le boîtier papillon, ou sur une conduite d’air après le turbocompresseur.

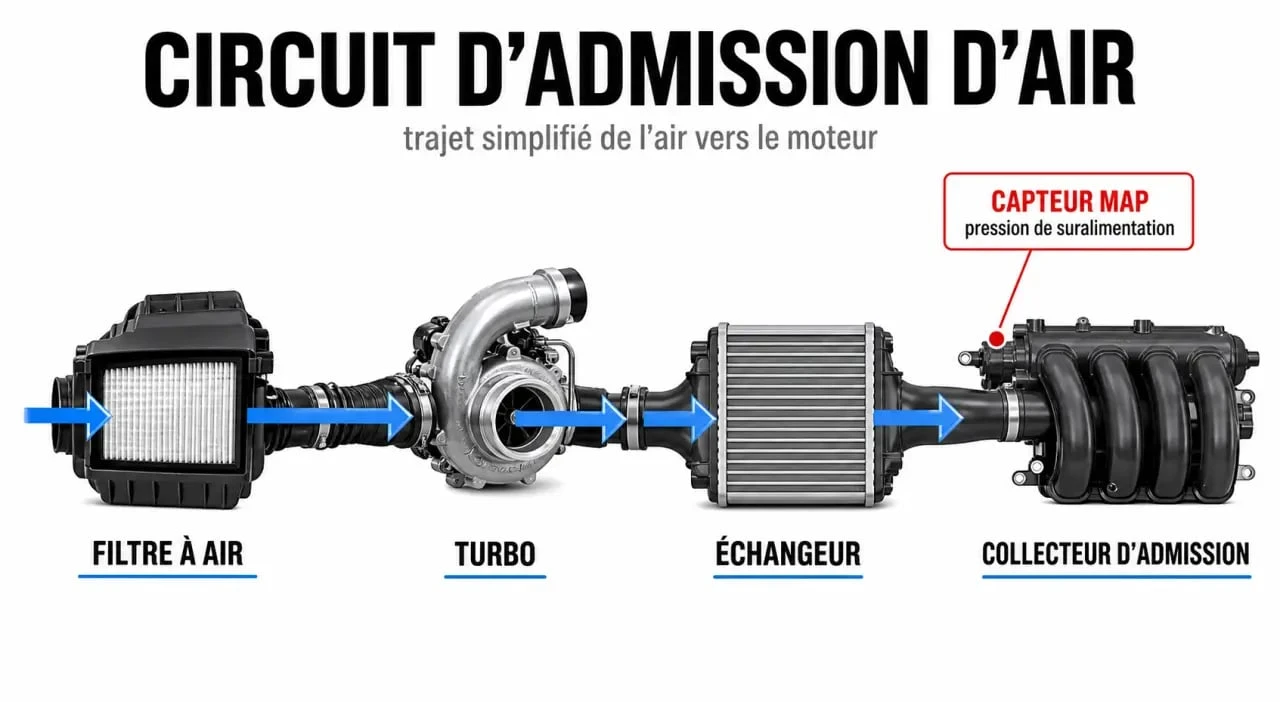

Une méthode simple consiste à partir du filtre à air, puis à suivre la conduite qui va vers le turbo, l’échangeur, puis le collecteur. Le capteur se situe généralement entre le filtre à air et le bloc moteur, mais pas forcément au début du circuit. Cherchez une petite pièce en plastique noir ou gris, équipée d’une prise électrique à plusieurs broches, fixée perpendiculairement à la tubulure ou au collecteur.
Différences selon moteur diesel ou essence turbo
Sur de nombreux diesels modernes, comme certains moteurs 1.6 HDI, 1.4 HDI, 2.0 TDI 140 ou 1.5 DCI, le capteur peut être assez accessible sur la partie supérieure ou latérale du moteur. Il est souvent exposé à la calamine et aux vapeurs d’huile, ce qui explique les encrassements fréquents. Sur un moteur essence turbo, il peut être placé plus près du boîtier papillon ou sur une conduite de suralimentation, parfois moins visible à cause des caches moteur.
| Type de moteur | Zone à vérifier en priorité | Indice de repérage |
|---|---|---|
| Diesel turbo | Collecteur d’admission ou durite après échangeur | Capteur souvent encrassé par calamine et vapeurs d’huile |
| Essence turbo | Durite de suralimentation, collecteur ou zone proche du boîtier papillon | Connecteur électrique sur une petite pièce vissée dans l’admission |
| Moteur avec accès difficile | Sous cache moteur, derrière une durite ou près de la tubulure | Vérification utile avec RTA ou schéma constructeur |
Reconnaître le bon capteur et éviter les confusions
Le capteur de pression de suralimentation est généralement compact, avec un corps en plastique, un joint d’étanchéité et un connecteur électrique. Il peut être maintenu par une vis, deux vis ou un système de clips. Sa partie sensible pénètre dans le flux d’air d’admission afin de mesurer la pression.
À quoi ressemble un capteur MAP ?
Visuellement, il ne ressemble pas à une grosse pièce mécanique. C’est un petit composant électronique. Il peut intégrer une technologie magnéto-résistive et produire un signal envoyé au calculateur. Sur beaucoup de véhicules, son alimentation ou son signal de référence peut être contrôlé autour de 5 volts, mais la procédure exacte dépend du modèle et du schéma électrique.
Ne le confondez pas avec le débitmètre d’air, qui se trouve souvent plus en amont, près du filtre à air, sur une conduite plus large. Le débitmètre mesure une quantité ou un débit d’air, tandis que le capteur MAP mesure une pression d’admission. Cette différence compte : remplacer le mauvais composant ne corrigera ni une perte de puissance ni un voyant moteur.
Le bon réflexe : suivre la logique de l’air
Le plus simple est de suivre le circuit d’admission dans l’ordre. L’air entre, il est comprimé, parfois refroidi par l’échangeur, puis dirigé vers le collecteur. Le capteur envoie ensuite sa valeur au calculateur, qui ajuste l’injection et influence le comportement du moteur. Si une lecture est fausse, toute la gestion moteur peut se dérégler. Un capteur sale, une durite fendue ou un connecteur oxydé peuvent provoquer des symptômes très proches, car ils perturbent le même ensemble de lecture et de correction.
Symptômes d’un capteur de pression de suralimentation défaillant
Un capteur MAP encrassé, débranché ou hors service peut envoyer une valeur incohérente au calculateur. Le moteur ne reçoit alors plus les bonnes consignes d’injection et de suralimentation. Les symptômes peuvent apparaître progressivement ou brutalement, selon la panne.
Les signes les plus courants au volant
- Perte de puissance, surtout à l’accélération ou en côte.
- Voyant moteur allumé, parfois accompagné d’un message antipollution ou injection.
- Mode dégradé, avec un régime souvent limité entre 2500 et 3000 tours/minute.
- Surconsommation de carburant, car le dosage air/carburant devient moins précis.
- Ralenti instable, à-coups en conduite ou coupures à l’accélération.
- Fumée noire sur diesel, souvent liée à une combustion mal gérée.
- Ratés à l’allumage ou comportement irrégulier sur certains moteurs essence.
Ces signes ne prouvent pas à eux seuls que le capteur est hors service. Une fuite sur une durite de suralimentation, un turbo fatigué, une vanne EGR encrassée ou un problème de connectique peuvent provoquer les mêmes effets. Il vaut donc mieux éviter de remplacer la pièce uniquement parce que la voiture manque de puissance.
Codes défauts OBD possibles
Un diagnostic OBD peut faire apparaître des codes liés à la pression de suralimentation ou au signal du capteur, comme P0540, P0234, P0235, ou encore des codes de la plage P0236 à P0242. Ces codes orientent le diagnostic, mais ils doivent être interprétés avec les symptômes et l’inspection visuelle. Une pression trop élevée, trop basse ou incohérente ne désigne pas toujours le capteur lui-même. Cela peut aussi révéler une fuite, un encrassement du collecteur ou un problème de commande de turbo.
Vérifier, nettoyer ou remplacer le capteur
Avant d’acheter une pièce neuve, commencez par une vérification simple. Coupez le contact, laissez refroidir le moteur, puis inspectez le connecteur, le faisceau et l’état extérieur du capteur. Un connecteur mal enclenché ou oxydé peut suffire à provoquer une mauvaise lecture.
Contrôle avec OBD et multimètre
L’outil de diagnostic OBD permet de lire les défauts mémorisés et, sur certains véhicules, d’observer les valeurs de pression en temps réel. Le multimètre sert à vérifier l’alimentation, la masse et parfois le signal. Une référence autour de 5 volts peut être attendue sur certains circuits, mais il faut toujours comparer avec les données techniques du véhicule, la RTA ou les informations constructeur.
Si vous n’êtes pas à l’aise avec les mesures électriques, mieux vaut confier ce contrôle à un garage. Un mauvais test peut conduire à changer une pièce encore fonctionnelle ou à passer à côté d’une fuite d’air beaucoup plus évidente.
Nettoyage : utile si le capteur est encrassé
Le nettoyage peut suffire lorsque la partie sensible est simplement couverte de calamine ou de dépôts huileux. Démontez délicatement le capteur, sans forcer sur la partie qui entre dans l’admission. Utilisez un produit adapté, comme un nettoyant pour freins ou, selon les habitudes d’atelier, du White Spirit, puis laissez sécher complètement avant remontage. Évitez de gratter avec un outil métallique : la zone sensible est fragile.
- Débrancher la batterie si nécessaire et couper le contact.
- Déconnecter la prise électrique sans tirer sur les fils.
- Dévisser ou déclipser le capteur.
- Nettoyer la partie exposée à l’air d’admission.
- Laisser sécher, remonter, puis effacer les codes défauts si besoin.
Le remplacement devient préférable si le capteur est cassé, si le signal reste incohérent après nettoyage ou si le diagnostic confirme une panne interne. Pensez aussi à vérifier l’état du joint : une mauvaise étanchéité peut fausser la mesure.
Prix, achat et moment où consulter un garage
Le prix d’un capteur MAP varie fortement selon la marque, la motorisation et la qualité de la pièce. On trouve des capteurs à partir d’une quinzaine d’euros, mais il faut souvent compter au moins 30 €. Certains modèles peuvent monter jusqu’à près de 200 €. En garage, le coût de la main-d’œuvre dépend surtout de l’accessibilité : un capteur visible sur le haut moteur sera plus rapide à remplacer qu’un capteur caché sous des éléments d’admission.
Pour une intervention simple, la main-d’œuvre peut se situer entre 30 et 80 euros. Avec diagnostic, démontage plus long ou remplacement sur moteur difficile d’accès, la facture totale peut se rapprocher de 100 à 200 euros. Avant de valider un devis, demandez si le garage a contrôlé les codes OBD, le faisceau, les durites de suralimentation et l’encrassement du collecteur.
Si votre véhicule est en mode dégradé, fume noir ou coupe à l’accélération, évitez de rouler longtemps sans diagnostic. Le capteur de pression de suralimentation est une petite pièce, mais son information conditionne la gestion du turbo et de l’injection. Le localiser correctement, le contrôler proprement et ne pas confondre panne de capteur avec fuite d’admission permet souvent d’économiser du temps, de l’argent et des remplacements inutiles.
