Où se trouve la sonde de température du liquide de refroidissement ? Les repères pour identifier la bonne pièce

24 octobre 2026 Élodie Marquigny-Dupasquier 7 min de lecture

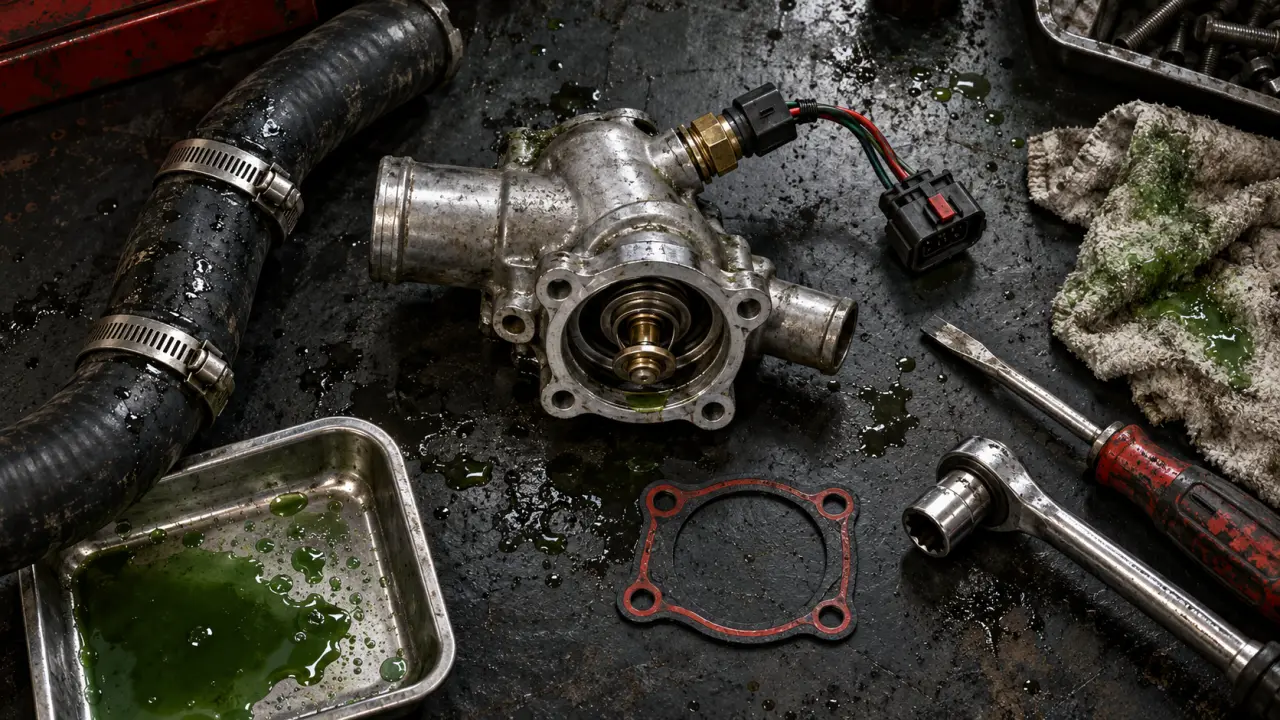

La sonde de température du liquide de refroidissement se trouve généralement sur le boîtier de thermostat, sur la culasse ou sur une sortie d’eau du moteur. Selon la motorisation, elle peut aussi être installée sur le bloc moteur, à l’arrière de celui-ci ou près du radiateur. Pour la repérer, cherchez un petit capteur muni d’un connecteur électrique, fixé sur un élément du circuit de refroidissement. Son emplacement exact dépend du moteur, pas seulement de la marque du véhicule.

Table des matières

Repérer la zone avant de chercher le capteur

Commencez par une inspection visuelle, moteur complètement froid et contact coupé. Ne dévissez aucune pièce pour simplement vérifier sa présence. Le circuit peut rester chaud et sous pression après l’arrêt : ouvrir le bouchon du vase d’expansion trop tôt expose à des projections brûlantes.

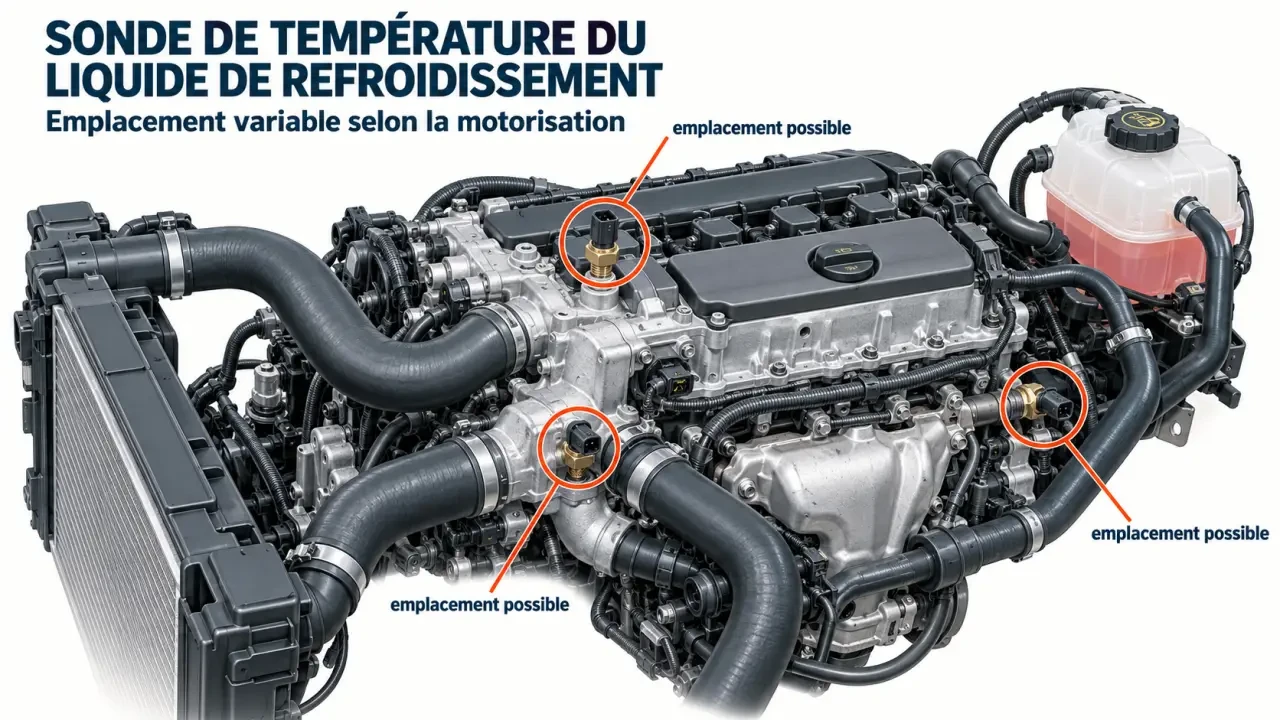

Emplacement possible de la sonde de température du liquide de refroidissement près du boîtier de thermostat

Suivre les durits jusqu’au moteur

Repérez les grosses durits reliant le radiateur au moteur. Suivez-les visuellement jusqu’à leurs raccordements, notamment vers le boîtier de thermostat, aussi appelé boîtier de calorstat. La sonde se trouve souvent sur ce boîtier ou à proximité, sur une sortie d’eau. Cette méthode oriente la recherche, mais elle ne garantit pas de trouver le capteur sur chaque motorisation.

Zone à inspecter	Repère pratique	Point de vigilance
Boîtier de thermostat	Raccordement d’une grosse durit côté moteur	La sonde peut être intégrée au boîtier
Culasse ou sortie d’eau	Partie haute du moteur, près d’un passage de liquide	Un cache ou une admission peut masquer l’accès
Bloc ou arrière du moteur	Zone parfois visible avec un miroir d’inspection	Éviter de démonter au hasard pour atteindre le connecteur
Radiateur ou raccord voisin	Pièce électrique fixée au circuit	Il peut s’agir d’un thermocontact de ventilateur

Confirmer avec la bonne motorisation

Deux véhicules portant le même nom commercial peuvent avoir des implantations différentes. Relevez le modèle, l’année de fabrication et surtout le code moteur avant de consulter une revue technique. Sur certains moteurs en V ou très encombrés, plusieurs capteurs peuvent être présents. Une vue éclatée correspondant précisément au moteur est alors plus fiable qu’une photo trouvée pour une version voisine.

Reconnaître la sonde sans la confondre avec un autre élément

La sonde ressemble généralement à une petite pièce dont l’extrémité de mesure plonge dans le liquide. Son corps peut associer métal et plastique, avec une fixation vissée ou maintenue par une agrafe. Seuls le connecteur et une partie du corps restent parfois visibles. Le faisceau comporte souvent 2 à 4 fils, mais leur nombre et la couleur du connecteur ne suffisent pas à identifier la pièce.

Le bon repère est son point d’implantation : le capteur doit mesurer la température d’un passage de liquide, et non simplement celle de l’air ou d’une surface voisine. Vérifiez donc le support dans lequel il est monté avant de toucher à sa prise.

Une mesure, plusieurs usages possibles

La sonde fonctionne généralement comme une thermistance, une résistance dont la valeur varie avec la température. Le calculateur moteur utilise cette information pour adapter notamment le mélange air/carburant et, selon l’architecture, piloter le ventilateur. La température affichée au tableau de bord peut provenir du même capteur ou d’une sonde distincte.

Capteur destiné au calculateur : il transmet une mesure utilisée par la gestion moteur.
Sonde d’affichage : elle alimente l’indication au tableau de bord sur certaines architectures.
Thermocontact de ventilateur : il commute à un seuil thermique, plutôt que de transmettre une mesure continue.

Pensez à cette sonde comme à une charnière entre deux circuits : d’un côté, le liquide et son étanchéité ; de l’autre, le signal électrique et ses connexions. Cette double fonction donne une méthode d’inspection utile : cherchez à la fois des traces de fuite autour du joint et de l’oxydation dans la prise. Une mauvaise information de température peut venir du connecteur sans que l’élément de mesure soit défectueux.

Interpréter les symptômes avant d’accuser la sonde

Une aiguille qui saute, une température incohérente dès le démarrage, un ventilateur fonctionnant en continu ou un voyant moteur peuvent orienter vers le capteur ou son câblage. Des démarrages difficiles à froid, un ralenti instable et une surconsommation sont également possibles si le calculateur reçoit une température erronée.

Aucun de ces signes ne prouve seul que la sonde est défectueuse. Un ventilateur arrêté peut avoir un défaut d’alimentation ; une surchauffe peut résulter d’un manque de liquide, d’un thermostat bloqué ou d’un problème de circulation. Inversement, un ventilateur tournant en permanence peut correspondre à une stratégie de sécurité face à un signal absent.

Une température comprise entre 85 °C et 100 °C peut correspondre au fonctionnement habituel de nombreux moteurs, mais cette plage n’est pas une règle universelle. Les seuils dépendent du constructeur et des conditions d’utilisation. Il ne faut donc pas condamner une sonde uniquement parce que la valeur dépasse momentanément 100 °C.

Si un voyant rouge de surchauffe apparaît, si de la vapeur s’échappe ou si le liquide fuit, arrêtez-vous en sécurité et coupez le moteur. Ne poursuivez pas la route pour vérifier si l’affichage finit par revenir à la normale.

Tester le signal sans remplacer la pièce au hasard

Comparer la température à froid avec le diagnostic OBD

Après une immobilisation suffisamment longue, la température de liquide lue avec une valise OBD doit être cohérente avec la température ambiante. Une valeur manifestement aberrante mérite un contrôle du capteur, de sa prise et du faisceau. Si le moteur peut fonctionner sans risque, observez ensuite une montée progressive de la mesure, sans sauts inexplicables.

Le code défaut P0115 désigne un problème du circuit du capteur de température du liquide de refroidissement. Il ne signifie pas automatiquement que la sonde doit être remplacée : un fil coupé, un mauvais contact ou une alimentation incorrecte peuvent aussi être en cause.

Utiliser le multimètre avec les valeurs constructeur

Le contrôle de résistance s’effectue sur le capteur déconnecté, circuit hors tension, selon la procédure technique. Comparez la mesure à la courbe résistance/température du fabricant. Une valeur isolée, sans connaître la température et les spécifications, ne permet pas de conclure.

Les contrôles de tension dépendent du brochage. Sur certains montages, le circuit utilise des tensions dans une plage de 0 à 5 volts, mais il n’existe pas de valeur universelle valable sur toutes les broches. Ne pontez pas les bornes au hasard et ne mesurez jamais une résistance sur un circuit alimenté.

Débrancher et remplacer en préservant l’étanchéité

Avant toute intervention, prévoyez une sonde compatible, son joint, une clé adaptée si nécessaire, un bac de récupération et le liquide de refroidissement prescrit. Certaines sondes seules coûtent environ 5 à 30 €, mais un ensemble intégré au boîtier, le liquide et la main-d’œuvre peuvent augmenter sensiblement la facture.

Laissez refroidir complètement le moteur. Coupez le contact et respectez la procédure constructeur concernant la déconnexion de la batterie.
Déverrouillez le connecteur. Retirez sa sécurité éventuelle, puis tirez sur la prise, jamais sur les fils.
Préparez la récupération du liquide. Une vidange partielle peut être nécessaire avant de déposer l’agrafe ou de dévisser la sonde.
Montez la pièce neuve avec le joint prévu. Respectez le couple de serrage ou le verrouillage indiqué, sans ajouter de produit d’étanchéité non prescrit.
Rétablissez le niveau et purgez selon la procédure. Contrôlez ensuite l’absence de fuite, la cohérence de la température et le niveau après refroidissement.

Confiez l’intervention à un professionnel si l’accès impose un démontage important, si le connecteur est cassant ou si la procédure de purge vous échappe. Une poche d’air laissée dans le circuit peut provoquer une surchauffe malgré une sonde neuve. L’objectif n’est donc pas seulement de remplacer le capteur, mais de retrouver une mesure fiable et un circuit parfaitement étanche.
